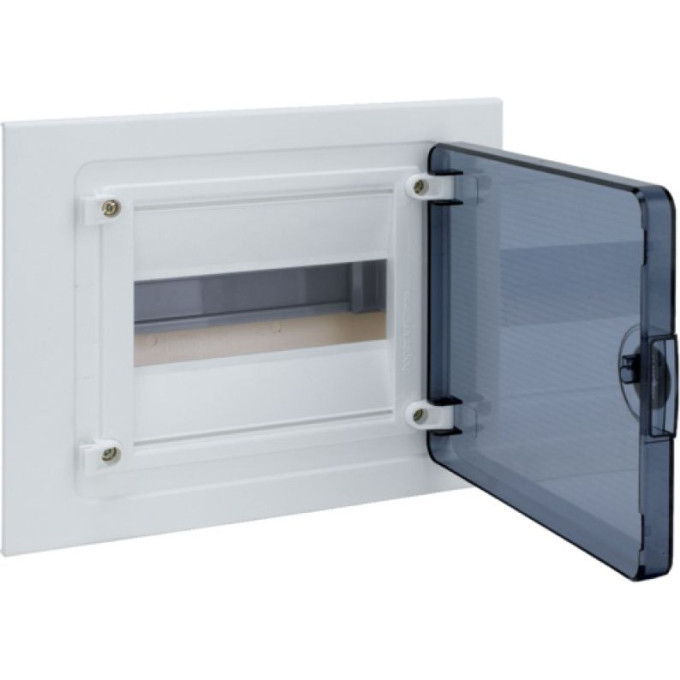

Щит скрытой установки HAGER, 8М, с прозрачной дверцей VF108TD

Модель VF108TD занимает своё место в серии Golf компании Hager как решение для компактного встраиваемого бокса на один ряд. В отличие от младших моделей на 4 или 6 модулей, здесь запас посадочных мест позволяет собрать типовой квартирный щит на 8 модулей, не переходя в более габаритные двухрядные корпуса. От старших вариантов с металлической дверцей эта версия отличается прозрачным исполнением — удобно, когда нужно быстро оценить состояние автоматов, не открывая створку.

Конструкция и особенности

• Высота 225 мм, ширина 275 мм, глубина 98 мм — подходит для монтажа в стену толщиной от 100 мм.
• Односекционный корпус на 8 модулей, одна рядная DIN-рейка в комплекте.
• Прозрачная дверца из поликарбоната, открывается на 180°, петли переставляются на правую или левую сторону без инструмента.
• Основание и крышка выполнены из самозатухающего изоляционного материала, класс защиты II.
• Степень защиты IP30 без дверцы и IP40 с закрытой дверцей — подходит для установки внутри сухих отапливаемых помещений.
• Устойчивость к механическим ударам IK07.
• Канальные и круглые отверстия для ввода кабелей — можно заводить проводку сверху, снизу или с боков.
• В комплекте: DIN-рейки, защитная крышка (пластрон), прозрачная дверца с защитной плёнкой, клеммы N и PE.

Материалы и стандарты

Корпус рассчитан на номинальный ток до 63 А и напряжение изоляции 400 В, частота 50/60 Гц. Клеммы винтовые латунные — обеспечивают надёжный контакт при подключении жил сечением до 16 мм². Изделие соответствует требованиям UNE EN 61439-3 и сертифицировано AENOR. Испытание раскалённой проволокой при 650 °C подтверждает пожаробезопасность материалов.

Применение

Щит предназначен для сборки распределительных устройств в квартирах, частных домах и небольших коммерческих помещениях. Благодаря встраиваемому исполнению не занимает полезного объёма комнаты, а прозрачная дверца позволяет контролировать положение автоматических выключателей без открывания. Монтаж выполняется в подготовленную нишу с использованием строительного уровня — корпус имеет регулировочные винты для выравнивания. При выборе учитывайте, что для установки потребуется ниша глубиной не менее 100 мм, а для удобного обслуживания оставляйте свободное пространство перед щитом.

Плюсы

• Компактный корпус на 8 модулей при глубине 98 мм
• Прозрачная поликарбонатная дверца с возможностью перевешивания на любую сторону
• Класс защиты IP40 с закрытой дверцей
• Комплектация включает DIN-рейки, пластрон, клеммы N и PE
