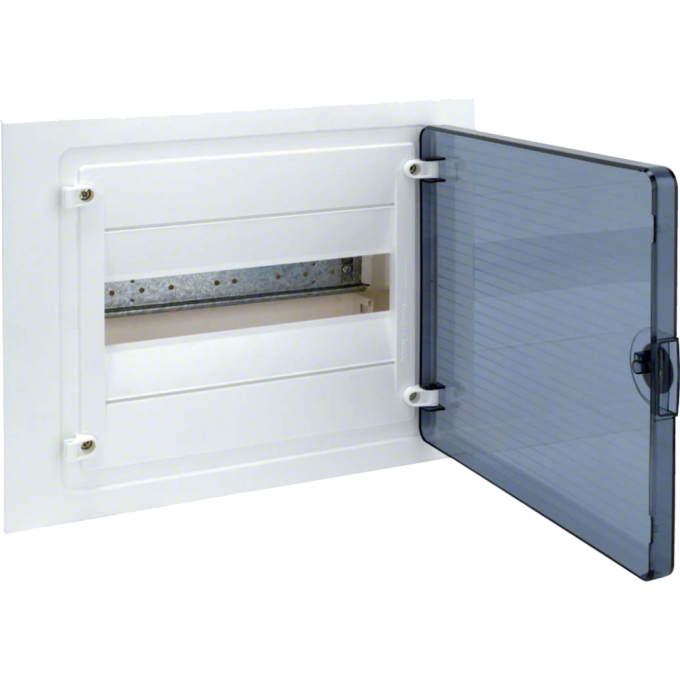

Щит скрытой установки HAGER, 12М, с прозрачной дверцей VF112TD

Щит HAGER VF112TD из серии Golf — это встраиваемая модель на 12 модулей, которая занимает одну секцию. Такое решение подойдёт для квартир и небольших домов, где требуется аккуратно разместить автоматические выключатели и УЗО, не загромождая пространство. Модель отличается от младших версий увеличенным количеством мест под аппараты, а от старших — компактными габаритами, что упрощает выбор под стандартные ниши в стенах.

Конструктивные особенности

Корпус выполнен из самозатухающего изоляционного материала, что обеспечивает II класс изоляции. Прозрачная дверца из поликарбоната открывается на 180 градусов, а направление открывания можно изменить без инструмента — достаточно переставить петли. Внутри предусмотрены Din-рейки для установки модульных устройств, а также клеммы N и PE с винтовыми латунными зажимами. Для кабеля предусмотрены канальные и круглые вводы, что упрощает монтаж.

Эксплуатационные параметры

Щит рассчитан на номинальный ток до 63 А и напряжение изоляции 400 В, частота сети — 50/60 Гц. С закрытой дверцей степень защиты составляет IP40, без дверцы — IP30, что защищает от проникновения мелких предметов и брызг. Изделие прошло испытание раскалённой проволокой при 650 °C и соответствует стандарту UNE EN 61439-3.

Комплектация и монтаж

В комплект входят Din-рейки, защитная крышка, прозрачная тонированная дверца с защитной плёнкой, а также клеммы N и PE. Корпус окрашен в белый цвет RAL 9010, что легко вписывается в интерьер. Благодаря съёмным заглушкам и продуманным вводам, установка выполняется быстро, а доступ к аппаратам остаётся удобным для обслуживания.

Плюсы

• Прозрачная дверца открывается на 180°
• Направление открывания меняется без инструмента
• Степень защиты IP40 с дверцей
• Изоляция II класса
• Винтовые латунные клеммы N и PE
