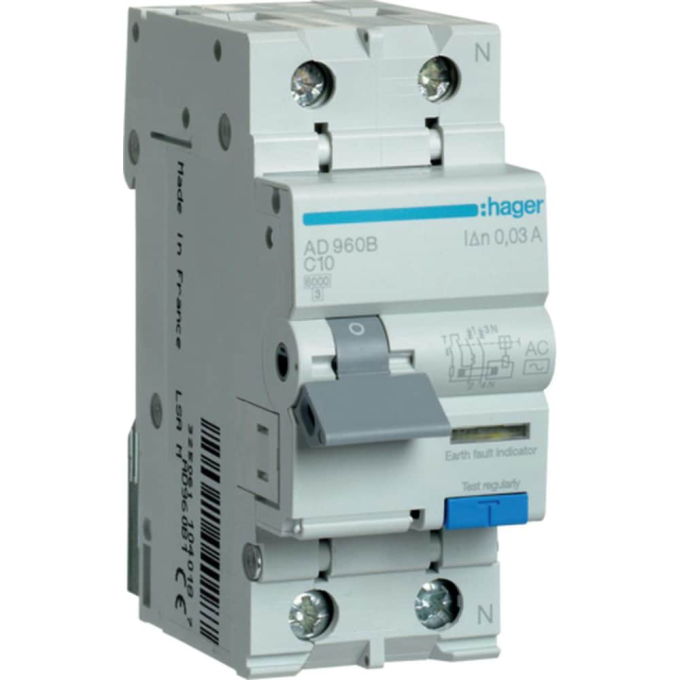

Дифференциальный автоматический выключатель HAGER AD960B AD956J

HAGER AD960B — это готовое решение для одиночной линии, где важна полноценная защита без лишних модулей. Модель адресована тем, кто собирает щит для квартиры, дома или небольшого коммерческого объекта и хочет совместить в одном устройстве функции автоматического выключателя и УЗО. По сравнению с раздельной схемой из двух аппаратов, такой подход уменьшает занимаемое пространство в щите и сокращает количество соединений, что особенно заметно при ограниченном объёме бокса.

Устройство работает в однофазной сети переменного тока и построено на электромеханическом расцепителе, который реагирует на дифференциальный ток синусоидальной формы. Это делает его подходящим для линий с обычными бытовыми приборами и освещением. Номинальный ток 10 А и характеристика C определяют сферу применения: цепи с умеренными пусковыми токами, например, розеточные группы и освещение. Двухполюсное исполнение с подключением 2P обеспечивает разрыв и фазы, и рабочего нуля, что повышает безопасность обслуживания.

Ключевые параметры

• Тип: дифференциальный автомат (АВДТ)
• Серия: AD9..B
• Номинальный ток: 10 А
• Исполнение: однофазное, 2 полюса
• Характеристика расцепления: C
• Род тока: переменный (AC)
• Подключение: 2P, винтовые клеммы

На что обратить внимание

Главный ориентир — номинальный ток 10 А. Этого достаточно для защиты освещения и розеток с суммарной мощностью до 2,2 кВт при стандартном напряжении 230 В. Характеристика C означает, что автомат не сработает от кратковременных бросков, например, при включении трансформаторов или ламп накаливания, но надёжно отключит линию при устойчивом коротком замыкании. Электромеханический расцепитель не зависит от внешнего напряжения, поэтому защита от утечек сохранится даже при обрыве нуля. При монтаже важно обеспечить надёжный зажим проводников — винтовые клеммы подходят для одножильных и многожильных проводов.

Плюсы

• Совмещает функции автомата и УЗО в одном модуле
• Электромеханический расцепитель срабатывает без внешнего питания
• Компактное двухполюсное исполнение экономит место в щите
