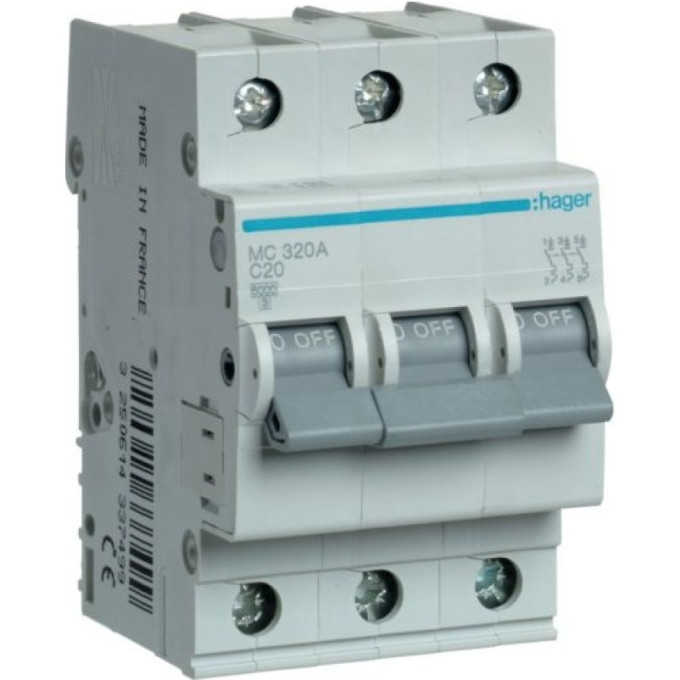

Автоматический выключатель HAGER 3P 6kA C-20A 3M MC320A

Модель MC320A занимает базовое положение в линейке трёхполюсных автоматов Hager на 6 кА: при номинале 20 А она рассчитана на умеренные нагрузки и подходит для вводных или групповых линий, где не требуется запас по току. От старших собратьев на 25, 40, 50 и 63 А её отличает меньшая пропускная способность по рабочему току, что определяет сферу применения — защита освещения, розеточных групп и бытового оборудования с суммарной нагрузкой до 20 А.

Ключевые параметры

• Номинальный ток: 20 А
• Характеристика расцепления: C
• Отключающая способность: 6 кА
• Число полюсов: 3P (трёхполюсный)
• Напряжение: 230/400 В AC, частота 50/60 Гц
• Напряжение изоляции: 500 В
• Сечение подключаемых проводников: 1–35 мм² (одножильный), 1–25 мм² (многожильный)
• Момент затяжки: 2,8 Нм
• Потеря мощности при номинальном токе: 3 Вт
• Электрический срок службы: 4000 циклов, механический — 20000
• Рабочая температура: от -25 до +70 °C
• Степень защиты: IP20
• Крепление: на DIN-рейку, горизонтальное или вертикальное

На что обратить внимание при выборе

Характеристика C определяет задержку срабатывания при коротком замыкании: автомат рассчитан на цепи с кратковременными пусковыми токами, например, двигатели или трансформаторы. Если в линии преобладают активные нагрузки — нагреватели, лампы накаливания — стоит рассмотреть автоматы с характеристикой B. Модель с номиналом 20 А подойдёт для медного кабеля сечением 2,5–4 мм², но точный расчёт сечения лучше выполнить по проектной мощности. Винтовые клеммы допускают подключение до 35 мм², что удобно при монтаже в распределительных щитах.

Плюсы

• Широкий диапазон рабочих температур: от -25 до +70 °C
• Высокий механический ресурс — 20 000 циклов
• Возможность подключения проводников до 35 мм²
• Горизонтальное или вертикальное крепление на DIN-рейку
